بيند علبة الكابلات

تعد حوامل الكابلات بمثابة مكونات تحويل رئيسية في أنظمة حوامل الكابلات، وتستخدم بشكل أساسي لتحويل خطوط الكابلات بسلاسة أثناء التثبيت. فهي تتكيف مع مسارات الأسلاك المعقدة (مثل الزوايا، أو تغيرات الارتفاع، أو سيناريوهات -المساحة المحدودة)، كما أنها تحمي الكابلات، وتوحيد الأسلاك، وتحسن استقرار النظام. يتم استخدامها على نطاق واسع في مشاريع الأسلاك الكهربائية في الصناعة والبناء والنقل وغيرها من المجالات.

حوامل الكابلات عبارة عن حاملات هيكلية تدعم وتحمي الكابلات (تتكون عادةً من أقسام مستقيمة وملحقات ودعامات). تعمل الانحناءات، باعتبارها مكونات أساسية، على منع الانحناء المفرط للكابلات أثناء المنعطفات (تقليل الضغط الميكانيكي) عن طريق -الضبط المسبق لزوايا الانحناء والانحناءات، مع الحفاظ على الأسلاك الأنيقة والمنظمة، مما يسهل الصيانة والتوسيع لاحقًا.

1. الهيكل الأساسي

الإطار الرئيسي: مصنوع من صفائح معدنية (مثل الفولاذ المجلفن، وسبائك الألومنيوم، والفولاذ المقاوم للصدأ) من خلال الختم أو اللحام أو الثني، ويتمتع بقدرة تحمل حمولة معينة- (تتكيف مع وزن مواصفات الكابلات المختلفة).

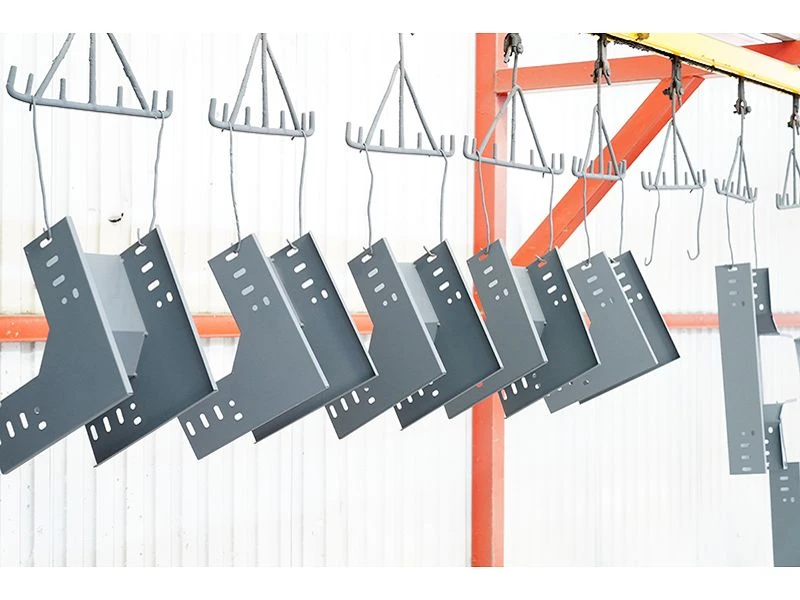

• تصميم منحني: المنحنى الداخلي أملس، مما يمنع الحواف الحادة من خدش الطبقة العازلة للكابل. يتم تخصيص زاوية الانحناء وفقًا للسيناريو، حيث تبلغ الزوايا القياسية المشتركة 90 درجة (انحناء الزاوية اليمنى-) و45 درجة (انحناء الزاوية المائلة-). يمكن تخصيص السيناريوهات الخاصة بزوايا 30 درجة أو 60 درجة أو غير -قياسية.

• واجهة الاتصال: يتم توصيل كلا الطرفين بشكل مستقيم-من خلال حوامل الكابلات والملحقات الأخرى (مثل المحملات والتقاطعات) عبر البراغي أو المشابك أو اللحام. تحتوي بعض الطرز على-ثقوب تأريض محفورة مسبقًا لضمان الاستمرارية الكهربائية (مضادة للكهرباء الساكنة-والحماية من الصواعق).

2. التصنيفات الرئيسية: وفقًا لاتجاه الدوران وسيناريو التثبيت، يمكن تقسيم الانحناءات إلى:

• الانحناءات الأفقية: تستخدم للدوران الأفقي (مثل زوايا الأسلاك الأفقية على الجدران والأسقف)، والزوايا المشتركة هي 90 درجة و 45 درجة.

• الانحناءات الرأسية: تستخدم للدوران الرأسي (مثل الأسلاك بين الأرضيات أو بين المعدات)، وتنقسم إلى "انحناءات لأعلى" (الانحناء لأعلى) و"انحناءات لأسفل" (الانحناء للأسفل).

• الانحناءات غير المنتظمة: قابلة للتكيف مع المساحات الخاصة (مثل المناطق الضيقة، والزوايا غير المنتظمة)، وقابلة للتخصيص بزوايا غير قياسية-، أو انحناءات متعددة-الاتجاهات، أو تصميمات متغيرة العرض/الارتفاع.

استنادًا إلى مدى التآكل البيئي، ومتطلبات التحمل-، وميزانية التكلفة، فإن المواد والمعالجات السطحية لحوامل الكابلات المنحنية هي كما يلي:

• الألواح الفولاذية المجلفنة: فعالة من حيث التكلفة-عالية، ويتم معالجة الأسطح بالجلفنة بالغمس الساخن أو الجلفنة الباردة، ومقاومة متوسطة للصدأ، ومناسبة للبيئات الداخلية الجافة (مثل مباني المكاتب والمباني التجارية).
• سبائك الألومنيوم: خفيفة الوزن، ومقاومة للتآكل -(مقاومة لرذاذ الملح والرطوبة)، ومعالجة للأسطح المؤكسدة، ومناسبة للبيئات الرطبة (مثل الطوابق السفلية، والممرات الخارجية) أو التطبيقات خفيفة الوزن (مثل أسلاك السقف).
• الفولاذ المقاوم للصدأ: مصنوع من الفولاذ المقاوم للصدأ 304/316، مقاوم للأحماض والقلويات القوية، مناسب للبيئات شديدة التآكل مثل المصانع الكيماوية والمناطق الساحلية والبيئات عالية الرطوبة (مثل مصانع الأدوية والهندسة البحرية).

تتوافق سيناريوهات التطبيق لحوامل الكابلات من النوع-المنحنى مع سيناريوهات أنظمة حوامل الكابلات. يتم تكييفها بشكل أساسي مع بيئات الكابلات التي تتطلب إعادة التوجيه، مع سيناريوهات نموذجية تشمل:

القطاع الصناعي: الكابلات الكهربائية في ورش المصانع وخطوط الإنتاج (المنعطفات بين غرف المعدات، والوصلات المتقاطعة بين المناطق)؛

قطاع البناء: كابلات الطاقة/التيار الضعيف في مباني المكاتب والمجمعات التجارية والمساكن (إعادة التوجيه في الأسقف والجدران والأعمدة)؛

قطاع النقل: إعادة توجيه كابلات الطاقة والاتصالات في مترو الأنفاق والمطارات ومحطات السكك الحديدية عالية السرعة (اتصالات الأنفاق والمنصات وغرف الكمبيوتر)؛

السيناريوهات الخاصة: مراكز البيانات (إعادة توجيه الكابلات بين-أرفف الخوادم عالية الكثافة)، ومحطات الطاقة الجديدة (ضبط مسارات كابلات الطاقة الكهروضوئية/تخزين الطاقة)، ​​وما إلى ذلك.

1. حماية سلامة الكابل: التصميم المنحني الناعم يتجنب تلف ثني الكابل، مما يقلل من خطر كسر الطبقة العازلة والدوائر القصيرة؛ يقوم الإطار المعدني بعزل التأثيرات الخارجية (مثل الاصطدامات الميكانيكية والغبار).

2. كفاءة محسنة للكابلات: تتكيف الزوايا القياسية (مثل 90 درجة و45 درجة) مع احتياجات إعادة التوجيه الشائعة، مما يلغي الحاجة إلى -القطع والمعالجة في الموقع أثناء التثبيت، مما يؤدي إلى تقصير دورة البناء.

3. سهولة الصيانة: تكون الأسلاك عند نقاط التحول مرئية، مما يسهل الفحص (مثل التحقق من ارتفاع درجة حرارة الكابل أو تقادمه) والاستبدال. كما أنه يدعم إضافات الكابلات المستقبلية أو عمليات الإزالة أو تعديلات المسار.

4. القدرة على التكيف البيئي القوي: من خلال اختيار المواد (مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم) ومعالجة السطح (الجلفنة، طلاء المسحوق)، يمكنها التكيف مع سيناريوهات مختلفة بما في ذلك البيئات الجافة والرطبة والمتآكلة، مما يطيل عمر النظام.

مطابقة الزاوية: حدد الزاوية وفقًا لمتطلبات الدوران الفعلية (على سبيل المثال، انحناء 90 درجة لدوران الزاوية اليمنى-، و45 درجة لدوران المنحدر اللطيف) لتجنب الانحناء القسري الذي قد يؤدي إلى تلف الكابلات.

سعة التحميل والمواصفات: حدد سمك اللوحة المناسب بناءً على إجمالي وزن الكابل (عدد الكابلات × الوزن لكل كابل) (على سبيل المثال، أكبر من أو يساوي 1.5 مم من اللوحة الفولاذية - للكابلات الثقيلة، و1.0 مم للكابلات الخفيفة - الخفيفة).


بالنسبة للسيناريوهات الرطبة/الخارجية، يفضل استخدام سبائك الألومنيوم أو الفولاذ المقاوم للصدأ. تتطلب البيئات المسببة للتآكل معالجة إضافية مضادة للتآكل- (على سبيل المثال، الجلفنة بالغمس الساخن-).

التوافق: تأكد من أن مواصفات الانحناءات والمقاطع المستقيمة لعلبة الكابلات والدعامات متسقة (على سبيل المثال، تطابق العرض والارتفاع) لتجنب الفجوات المفرطة التي قد تسبب التأرجح.

تعتبر حوامل الكابلات من النوع Bend- "نقاط التحول" في أنظمة كابلات الكابلات. من خلال التصميم الهيكلي العلمي واختيار المواد، فإنها تمكن من وضع الكابلات بشكل آمن وموحد في المسارات المعقدة. إنها مكونات أساسية لا غنى عنها في الهندسة الكهربائية في صناعات مثل الصناعة والبناء والنقل، ويؤثر أدائها بشكل مباشر على استقرار نظام الكابلات وعمره الافتراضي وتكاليف صيانته.
